Возведение конструкций из пенополистирола 35-й плотности или как я строил купольный дом своими руками по японской технологии....

  Давай построим круглый дом
  И по-иному заживём.
  А окна, крышу - всё, что в нём,
  мы по-другому назовём...

Все реально,доступно и практично.Технология малобюджетного строительства - это реальность. Поэтому, проверяя прочитанное на практике, держитесь крепко на земле, чтоб не упасть в небо от удивления ...


(Всем закоренелым "кубо-фундаменталистам" и "оккупантам" строительных форумов,которые не реализовали ни одного проекта на практике,"покупалам и продавалам",которые хотят бесплатно получить готовые проектные решения и расчеты,"умникам",которые любят пофлудить  в сегменте технологий,технических характеристик,стандартов,области применения,безопасности,экологии и т.д.,при этом умалчивая "цену вопроса" при сравнении,просьба : не напрягаться. С уважением,sferahouse@ukr.net)



 Что бы не говорили и доказывали рекламодатели,производители,сторонники и противники(умники из НИИ и всякие эксперты независимых лабораторий,которым уже за 70 лет ,которые отстали от прогресса и просто лоббируют чью- то  заказуху) пенополистирола ,выбор всегда за конкретным заказчиком(конечным потребителем). Прогресс на рынке строительных технологий стремительно движется вперед,скоро появятся другие натуральные или синтезированные технологии и у них,как и у пенополистирола появятся много сторонников,а еще больше противников...



И так начнем по порядку. О возведении купола и самого дома напишу позже(в виду не готовности фундамента под дом,так же сейчас прокладываются все коммуникации и т.д.). Начну фото-отчет с описанием с возведения шатрового элемента(палаточного типа) над автономным подвалом.Размер 3м по ширине Х 4м по длине(по фундаменту),высота по коньку-3м,по площади пола-12м.кв.,толщина стен-180мм,материал конструкции-пенополистирол 35-й плотности.
Так выглядят элементы дома(купола и шатровых элементов в разобранном виде на стройплощадке) :

элементы на площадке

 Элементы объемные,но вполне габаритные и достаточно легкие.Все элементы имеют абривиатуру с обозначением порядкового номера,названия,назначения,номера ряда,положения и т.д.,разобраться что к чему, не проблематично.
И так,на подготовленный фундамент(в моем случае фундаментом служит верхняя часть основания подвала о строительстве ,технологии,изоляции которого я писать не буду-это не относится к теме) с выведенным zero крепим анкерами деревянный брус к фундаменту, размером 50ммХ60мм,выводим под уровень и садим на монтажную пену.

К брусу будем крепить элементы первого(нижнего ряда) палатки то есть свода(стены),брус послужит шипом к пазу элемента.Вариантов сборки данной конструкции может быть несколько:можно собрать сразу весь ряд и смонтировать на фундамент,можно смонтировать полностью  всю стену и установить или сразу две стены...Я решил смонтировать арку   из всех элементов и использовать ее как шаблон(выставив по уровню на фундамент) и подгонять все под нее- все последующие элементы рядов.

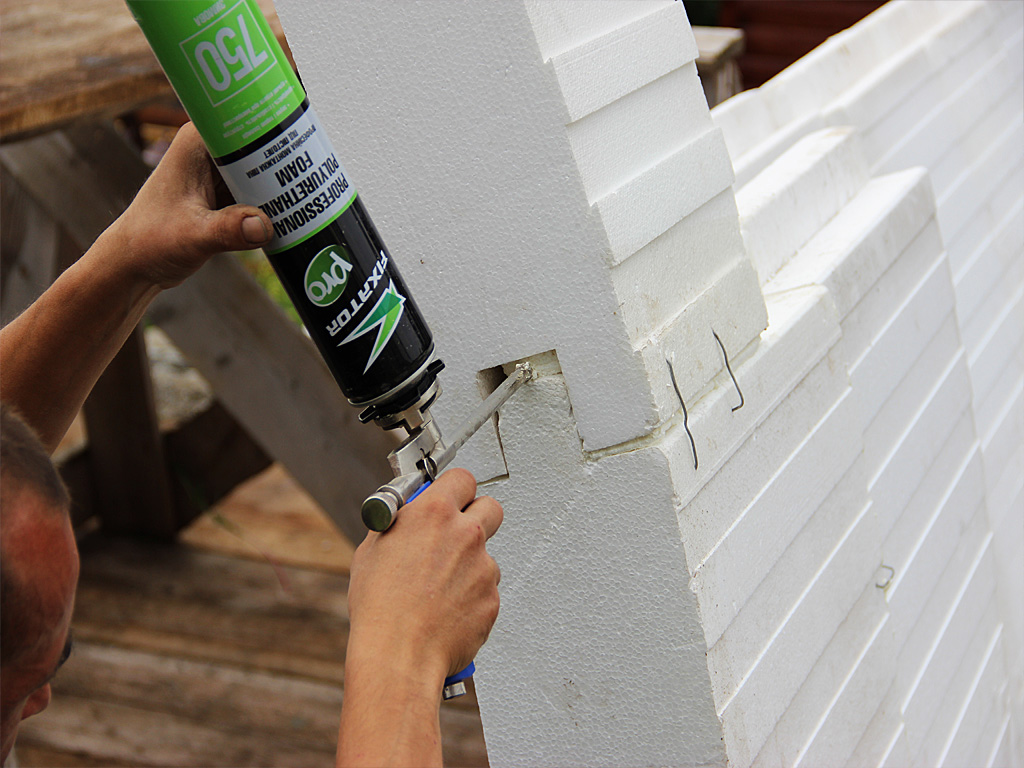

Все элементы между собой склеиваются монтажной пеной или монтажным клеем для пенопласта и скрепляются скобами(пена может выпирать при расширении и нарушить конструкцию),скобы изготовлены из стальной проволоки.Через 20 минут когда все элементы склеились и пена высохла,снимаем скобы(можно сразу обрезать  пену или клей на всех швах) и начинаем монтаж на фундамент.

Сажаем конструкцию(арку) на брус предварительно проклеив клеем или монтажной пеной и закрепляем саморезами с помощью дюбелей с шляпами(для пенопласта).
Все элементы проклеиваем монтажным клеем или пеной основательно,особенно середину и внутренний шов,наружный не обязательно(его прийдеться вырезать для заполнения акриловым герметиком или любой водостойкой массой на акриловой основе для наружных работ-по вашему желанию и кошельку).
Далее собираете по удобной для вас схеме(методике).
Когда палатка готова,собираете оконные и дверной элементы(идут в комплекте- по одному)а так же фронтоны(фронтоны можете сами сделать из кирпича,пено-блока,дерева,в моем случае-пенополистирол).Окна и дверь можете монтировать по желанию-или на фронтон,или на сферу.
Когда определились "где и как",вырезаете проемы и монтируете дверной и оконный элементы.
Проемы я вырезал с помощью электролобзика и садовой узкой пилы.
После монтируете фронтоны.Когда конструкция готова,приводите все в порядок:обрезаете лишнюю пену или клей на швах,зачищаете все неровности(перепады) на стыках элементов с помощью терки по пенопласту или абразивной сетки №40,№60 и готовите все наружные швы и стыки для герметизации акриловым герметиком(главное попасть на хорошую погоду,если дождь-все смоет в утиль,и ваше время и ваши деньги,а по сему,после 12-18 часов укладки герметика,рекомендую пройтись по швам церезитом СМ-11).После герметизации конструкции устанавливаем двери,окна,монтируем электропроводку и вентиляцию.(Кстати-двери монтируем на деревянный или металлический каркас).Далее готовим конструкцию под армировку церезитом СМ-11(это в моем случаи,далее отделка будет искусственным камнем) с помощью фасадной сетки(серпянки) плотностью 145 г/м для наружи и плотностью 125г/м для отделки внутри.Для отделки под покраску,сетка ложиться на шпаклевку(старт-финиш) для наружных-внутренних работ,вариантов много.

Расход не большой.(У меня конструкция ребристая специально под ППУ- покрытие пенополиуретаном,но поскольку ППУ имеет свои недостатки,то вся ребристость была зашлифована.А так все элементы сферы гладкие с обеих сторон.)
Отделка(армировка) делается сначала внутри,потом снаружи.
 Элементы(наружные)вентиляции подвала:
Отделку наружную(декор) решил сделать искусственным камнем серии танвальд(благо остались полиуретановые формы , камень изготавливаю сам,технология самая простая: мука(гранитная пыль),цемент,перфликс(он имеет малый вес,клей,фибру...),жидкое стекло,пластификатор и железооксидный пигмент(например желтый ,коричневый)-все конечно в пропорциях.
По скольку крышу решил отделать камнем,установили опорные планки(брус40х60)

Вариант отделки фронтонов и крыши:

Крыша и арки отделаны искусственным камнем серии "доломит",фронтоны-"танвальдом".После укладки камешков,опорные деревянные бруски демонтируются(оставлять их нельзя,могут тянуть,так как дерево имеет другое напряжение при нагрузках,как атмосферных,так и механических).Опору можете сделать так же из пенополистерола(стенового),достаточно-3 или 5 см(предварительно выпиляв паз и приклеить на монтажный клей),можете оставить ее как буртик(кант) крыши ,если в этом есть необходимость(как вариант),можно из десятки сделать скат крыши(для отвода воды ,но зимой могут образоваться сосульки) ,распустив ее под 45 гр...
 Варианты покрытия(композитные материалы) могут быть разными.В этом варианте применили "аквастоп"(гидроизоляция) без колирования покрытия.
Для защиты пока определяюсь: или нанесение ППУ с покраской, или гибкая черепица.

 И еще на любителя(дополнительная гидроизоляция).На внешнюю армировку(после высыхания) наношу слой в 1мм вот такого клея и после высыхания приклеиваю уже камешки.
Для гидроизоляции купола под покраску есть другой вариант,например "АКВАСТОП",но о нем напишу при обработке сферы дома....

Вот такой веселенький погребок планирую получить в завершении.
Итого:подведем первые итоги.
-сборка конструкции,задействовано два человека,время работ-6 часов;
-герметизация,задействовано один человек,время работ-3 часа;
-армировка  внутри и снаружи,задействован один человек по 6 часов.
 Защитное покрытие(кровля):
И так ,остановился на защитном покрытии из гибкой черепицы.От камня пришлось оказаться по причине сложности монтажа на купол(купол дома,высота до" конька"-8 метров) .Принято решение накрыть гостевой дом(рядом стоящий над водой деревянный сруб),автономный подвал и купольный дом одним композитным материалом(фактурой кровли).
Цена вопроса:10 долл.за кв.метр.
(стоимость работ не указываю по причине самостоятельного исполнения на 70%).
Есть вариант применения ППУ(покрытие(напыление)полиуретановой смесью).
В нашем регионе:
-слой 1см-гидроизоляция,цена:7-9 долл.за кв. метр;
-слой 3см-механическая защита и гидроизоляция,цена:11-12 долл.
за кв.метр ;
-слой 6см-механическая защита,гидроизоляция,теплоизоляция,цена:15-18 долл.за кв.метр.
Преимущество нанесения ППУ: при слое 3-6 см-экономия на армировке и гидроизоляции,соответственно и на работе(стоимость и сроки).
Но есть маленькое НО,о котором не говорят при применении ППУ в строительстве именно по данной технологии(ни японцы,ни другие...)
ППУ боится ультрафиолета(на солнце разрушается)-потребуется хорошая(специальная,защитная краска.О гамме цветов можете сами догадаться).
Плюс еще один не маловажный фактор:ППУ на полистироле имеет негативный эффект мембраны, как у металочерепицы ( звукоизоляция) при малейшем мех.воздействии,например дождь или не дай бог-град,короче получаете"барабан".
Как я и говорил раньше,вариантов отделки и защиты полистирольной(экструдированный полистирол 35 плотности с антипиренами)конструкции может быть несколько.Все зависит от Вашего климата,фантазии,предназначения конструкции и кошелька.

Ближе к теме(подвал): проколеровали(основа) нижнюю часть коробки подвала грунтом и уложили гибкую черепицу(защиту, кровлю).
-время выполнения работ-8 часов,количество человек-2
С цветом определюсь позже(при готовности купольного дома под покраску).
Вот, что получилось в принципе:



 Осталось установить отливы между стенами и фундаментом и сделать отмостку вокруг
конструкции подвала(на этом останавливаться не буду,так как не относится к теме).
Используемые материалы:
-элементы из пенополистирола 35 плотности(экструдированного);
-пена монтажная для пенопласта,клей монтажный для пенопласта;
-армирующая сетка(серпянка:125 гр.,145 гр.);
-клевая смесь церезит СМ-11;
-шпаклевка(старт,финиш);
-грунтовка ;
-изоляция АКВАСТОП;
-акриловый герметик;
-защитный грунт;
-расходники(терки,шлифовальные сетки,дюбеля для пенопласта,скобы,монтажный нож);
-инструмент(лобзик,шуруповерт,монтажный пистолет,миксер,шпатель...,голова,руки).
При монтаже и отделке задействовано два человека.Реально потрачено дней-10(без напряга).
ИТОГО(без фанатизма):
Конструкция размером 3м-ширина,4м-длина,3м-высота.Имеем 12 м.кв. по площади пола.
Материалы,расходники,окно,дверь(в комплекте- китайская),камень-декор,гибкая черепица,электропроводка в комплекте(фонари,лампы,коробки,гофра и т.д.),вентиляция и работа одного человека(помощника) ,все вместе 2100 долл. выпало в осадок.
Результат: 175 долл.за кв метр по площади пола(так сказать под ключ),обустройство самого подвала(фундамента),конечно сюда не входит.
О расходе материалов и их стоимости говорить не буду-у каждого своя цена(регионы,магазины,рынки,базы,знакомые...) и руки соответственно .
Повторюсь: вариантов армирования(защиты),отделки и изоляции может быть много,на Ваш вкус,климат и кошелек.

Для тех,кто дочитал пост до конца.
Действительно на строй площадке все выглядит коряво,и элементы могут быть с поврежденными углами(вот почему мы не занимаемся доставкой на объект ),и швы разные(пена может нарушить при монтаже-склеивании),и перепады на поверхности в несколько миллиметров могут быть при сборке,но это не значит,что Вам предлагают не качественный конструктив,это не имеет отношение к некачественной нарезке или выдувке(изготовлении) данных элементов.В японских промороликах и проспектах Вы такого не увидите.Покупателю не нужно знать как изготавливаются "дольки апельсина"-элементы сферы. Японцы из этих же элементов собирают(склеивают) сендвичи(домокомплекты) ,армируют их полистирол-бетоном и покрывают полиуретаном,по желанию красят,вот почему они такие красивые,почти ровные и с целыми "замками",готовыми под клей и герметизацию.Стартуют японские домокомплекты от 600 долл. за кв.метр и в одноэтажном исполнении(высотой от 3 до 6 метров),разного диаметра и толщины стен.
Я Вам старался показать в данном посте все реально правдиво и в итоге Вы получите те же " яйца",сделаете(подберете)технологию армирования,изоляции,защиты и декора на свое усмотрение и главное на много дешевле и качественней.
Наша компания(Салекс,Украина)разработала и начала изготовление сферических полистирол-бетонных блоков для поднятия этажности здания(не увеличивая при этом площади застройки),СИП панелей для меж.этажного перекрытия,учтены все недостатки предыдущего конструктива  и другое.Появился пакет(пока только для жителей Украины):
стандартная сфера:8м-диаметр,высота-4 м,площадь 50 м.кв(три оконных елемента 100х130 см,дверной фигурный элемент,два фигурных елемента-второй свет- в комплекте).
Изготовление дома-сферы,монтаж конструкции на вашем участке(выезд в любую точку Украины),укладка фундаментной "ленты"(высота 80 см-полистирол-бетонные блоки-в комплекте),укладка цокольной части(высота 80 см-полистирол-бетонные блоки-в комплекте) ,установка внутренних перестенков(16 м. п.,высотой 2,5 м-полистирол-бетонные блоки в комплекте),установка меж.этажного перекрытия(СИП панель,25 м.кв. для полутороэтажной конструкции"студио"-в комплекте),защита(покрытие дома ППУ-пенополиуретановой смесью).
После подписания договора и получения предоплаты:12 дней на изготовление и упаковку вашего домокоплекта и 8-10 дней на выполнение всех перечисленных работ по прибытию конструкции на ваш строй.участок.Строй.бригада -3 человека( в стоимость не включена доставка дома и проживание строителей).
Стоимость пакета: 15000 тыс.долл.сша (300 долл. за кв. метр по площади пола).
Или купить элементы дома -сферы(коплект,коробка сфера стандартная,одноэтажная по цене 120 долл.за кв. метр по площади пола).
(об комплексном пакете будет отдельная тема).
Поскольку Украина вошла в единый таможенный союз с Россией ,прорабатываем вариант покупки наших домов(как изделий) жителями РФ, затаможить поможем.

Теперь поговорим о варианте возведения самого дома по такой же технологии(материал конструкции).

 Продолжение следует...
